Kleinleuchte
mini compact und maxi compact

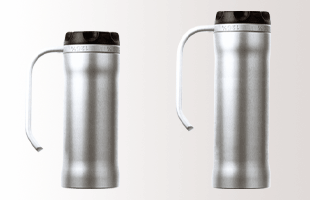

Hartenberger Kleinleuchten mini compact electronic - maxi compact electronic

Die Akkuhandleuchten mini compact und maxi compact wurde speziell für die Bedürfnisse des "Urlaubstauchers" entwickelt.
Bei kleinsten Abmessungen und niedrigem Gewicht wird trotzdem eine überdurchschnittlich hohe Leuchtkraft erzielt.





Wie bei den großen Handleuchten realisiert eine Mikroprozessor gesteuerte Regelelektronik eine Vielzahl von Funktionen.

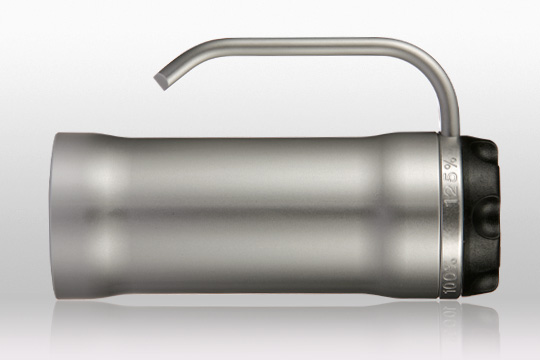

Hartenberger Kleinleuchten mini compact electronic





  • Der serienmäßige 20W HLX Hochleistungsbrenner der
    mini compact
    bzw. 50W HLX Hochleistungs brenner der
    maxi compact
    wird mit einer kontrollierten Überspannung betrieben.
  • Der Wirkungsgrad des Brenners wird dadurch um mehr als 25% gesteigert.
  • Eine Strombegrenzung regelt die kritische Einschaltphase des Hochleistungs-Halogenbrenners und gewährleistet eine Lebensdauer von ca. 100 Std..
  • Eine vierstufige Leistungsregelung ermöglicht die Anpassung der Leuchtstärke an die jeweiligen Bedürfnisse.

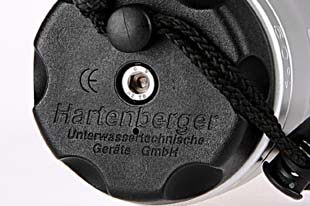

  • Eine Magnetfeldüberwachung verhindert ein unbeabsichtigtes Einschalten durch Fremdmagnetismus.
  • Ein Tiefentladeschutz schaltet die Leuchte aus und verhindert dadurch das schädliche Absinken der Akkuspannung.
  • Zuvor kündigt die Restkapazitätsanzeige durch dreimaliges Blinkzeichen des Halogenbrenners das bevorstehende Ende der Brennzeit an.
  • Das kurz vor dem Abschalten einsetzende Dauerblinken kann durch Herunterdimmen in ein Dauerlicht umgestellt werden.
  • Eine SOS-Warnblinkschaltung gemäß Morsealphabet (3x kurz, 3x lang,
    3x kurz) kann im Notfall aktiviert werden.



Hartenberger Kleinleuchten mini compact electronic - maxi compact electronic

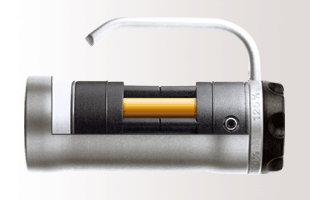

Wechselakku mit Reflektoreinheit






Der serienmäßige Nickel Metall Hydrid Akkumulator ist steckbar und lässt sich sekundenschnell gegen einen zweiten Akku austauschen.
Der steckbare Spotreflektor erzeugt weiche Übergänge vom hellen Zentrum bis in den Randbereich.
Für Video-Filmer ist optional ein Flood-Reflektor erhältlich (siehe auch Beschreibung Handleuchte: Reflektoren Spot/Flood).







Hartenberger Kleinleuchten mini compact electronic - maxi compact electronic
Wechselakku Lithium-Mangan


Der optional erhältliche Wechselakku mit Lithium-Mangan-Zellen besitzt eine spezielle Microcontroler Überwachungselektronik. Diese ermöglicht das automatische Laden mit demselben Ladegerät, welches wir für das Laden von Nickel-Cadmium oder Nickel-Metall-Hydrid-Akkumulatoren verwenden.
Der spätere Wechsel zu diesem modernen, leistungsstärkeren Lithium-Mangan-Akkumulator ist daher nicht mit zusätzlichen Anschaffungskosten für ein spezielles Lithium-Ladegerät verbunden.
Die Akku-Elektronik ermöglicht (z.B. nach längerer Lagerung) eine genaue Anzeige des Ladezustands. Nach dem Drücken des Tasters auf der Akku-Rückseite wird durch Aufleuchten der LED-Anzeige der Ladezustand des Lithium-Mangan-Akkumulators in 20% Abstufungen angezeigt.

Vorteile des Lithium-Mangan-Akkumulators gegenüber einem Nickel-Metall-Hydrid Akkumulator:
  • ca. 25% mehr Kapazität
  • Selbstentladung bei Lagerung nur ca. 3% im Monat
  • geringer Kapazitätsverlust bei niedrigen Temperaturen
  • keine Knallgasbildung bei defekten Akkumulatoren
    (siehe auch unter Technik Akkumulatoren)




Hartenberger Kleinleuchten mini compact electronic - maxi compact electronic
LED Modul




















Hochleistungs-LED-Modul mit blauem Licht jetzt auch für die mini und maxi compact.

© by Erwin Kerkenberg
Oben links: Aufnahme mit Tageslicht
Unten rechts:Aufnahme mit angeregter Fluoreszenz



Wir bieten für die mini compact und maxi compact auswechselbare LED-Module an (3x3,5Watt, Abstrahlcharakteristik Spot).
Die Funktionen der Leuchte wie Leistungsregelung,
Aktivierung des SOS-Warnsignals,
Restkapazitätswarnung und Tiefentladewarnung bleiben voll erhalten.
Vorteile einer LED-Beleuchtung
Die Lebensdauer einer LED übertrifft die Lebensdauer einer Halogenglühlampe um ein Vielfaches.
Die LED ist unempfindlich gegen Erschütterung.
Das kaltweiße (bläuliche) Licht der LED wird vom Wasser nicht so stark absorbiert wie das warmweiße (rötliche) Licht einer Halogenglühlampe. Die Leuchtweite des Lichts unter Wasser ist deshalb größer.
Das subjektive Lichtempfinden in dunkler Umgebung lässt ein kaltweißes LED-Licht heller erscheinen als ein warmweißes Halogen-Licht.
Nachteile einer LED-Beleuchtung
Relativ hohe Kosten der LED und der benötigten Vorschaltelektronik.
Sehr schlechte Wiedergabe der roten Farbe.
Das subjektive Lichtempfinden in heller Umgebung lässt ein warmweißes Halogen-Licht heller erscheinen als ein kaltweißes LED-Licht.

Fazit:
Wir empfehlen die Verwendung eines LED-Leucht-mittels bei Nachttauchgängen im Süßwasser, in dunklen und trüben Gewässern und beim Höhlentauchen. Bei einer geringeren Leistungsaufnahme der LED- Module wird eine größere Helligkeit mit einer verlängerten Leuchtzeit erzielt.

In tropischen Gewässern ist wegen der besseren Farbwiedergabe das Halogenlicht vorzuziehen.
(siehe auch unter Technik Leuchtmittel)



neu
Erleben Sie die Unterwasserlandschaft in einer neuen Dimension
LED-Modul für die mini compact und maxi compact mit blauem Licht zur optimalen Anregung der Fluoreszenz.












Die Leiterplatten der elektronischen Steuerungen sowie alle mechanischen Gehäusekomponenten aus Glas, Aluminium und Kunststoff werden mit höchster Präzision auf computergesteuerten Werkzeugmaschinen (CNC) in Deutschland produziert.
Allein für die professionelle Herstellung der verbauten Kunststoffspritzteile aus glasfaserverstärktem Material wurden
6 unterschiedliche Spritz-Formen angefertigt.

Die technische Ausstattung und die hochwertige Verarbeitung aller Komponenten sowie der moderate Preis machen die mini compact und maxi compact zu unseren meist verkauften Taucherlampen.

Im Vergleich mit 9 Unterwasser-Leuchten wurde die
maxi compact Testsieger.
(siehe Testwertung der Zeitschrift tauchen 2/2002 )




Kleinleuchte incl. Leistungsregelung und Automatiklader mini compact
Hartenberger Kleinleuchten mini compact electronic
BestellcodeTyp
Spannung/Kapazität
Leistung/Brenndauer
Maße[mm]/Gewicht[kg]

mcmini compact
7,2V / 4,5Ah NMH
20 W / 85 Min.
180 x 69 Ø / 0,9 kg
319,00 €
awamclm Aufpreis für Lithium-Mangan-Akkumulator 7.2V / 6,75 Ah (neue Zellen, 20 W / 140 Min.) 79,00 €
algo16Aufpreis für Ladegerät LG off-shore I/638,00 €
algo2Aufpreis für Ladegerät LG off-shore II98,00 €

Leuchtmittelmodule
Bestellcode
Beschreibung
spotmc
Reflektoreinheit Spot für mini compact (als Standard im Lieferumfang enthalten)
39,00 €
floodmc
Reflektoreinheit Flood für mini compact
39,00 €
ledmcLED Reflektormodul 3x3,5 Watt (neu), Adapter G4 (spot) 179,00 €
ledmcbLED-B Reflektormodul 3x3,5 Watt (neu), Adapter G4 (spot) mit blauen LED (450nm) 189,00 €



Kleinleuchte incl. Leistungsregelung, Borosilikatglas
und Ladegerät off-shore I/12
Hartenberger Kleinleuchten maxi compact electronic
BestellcodeTypSpannung/KapazitätLeistung/BrenndauerMaße[mm]/Gewicht[kg]
maximaxi compact 14,4V / 4,5Ah NMH50 W / 65 Min.250 x 69 Ø / 1,5 kg 439,00 €
awamaxilm Aufpreis für Lithium-Mangan-Akkumulator 14,4V / 6,75 Ah (neue Zellen, 50 W / 100 Min.) 99,00 €
algo21Aufpreis für Ladegerät LG off-shore II78,00 €

Leuchtmittelmodule
Bestellcode
Beschreibung
spotmaxi
Reflektoreinheit Spot für maxi compact (als Standard im Lieferumfang enthalten)
39,00 €
floodmaxiReflektoreinheit Flood für maxi compact 39,00 €
ledmaxi
LED Reflektormodul 3x3,5 Watt, Adapter G6.35 (spot)
179,00 €
ledmaxibLED-B Reflektormodul 3x3,5 Watt, Adapter G6.35 (spot) mit blauen LED (450nm) 189,00 €



Zubehör
Bestellcode
Beschreibung
translgo2
Transportschutztasche Nylon in schwarz für Ladegerät off-shore II
13,00 €
translg
Transportschutztasche Nylon in schwarz für alle Ladegeräte
13,00 €
transmc
Transportschutztasche Nylon in schwarz für mini compact
13,00 €
transmaxi
Transportschutztasche Nylon in schwarz für maxi compact
13,00 €
nmcg
Neoprenschutz für mini compact in Gelb
13,00 €
nmcs
Neoprenschutz für mini compact in Schwarz
13,00 €
nmaxg
Neoprenschutz für maxi compact in Gelb
13,00 €
nmaxs
Neoprenschutz für maxi compact in Schwarz
13,00 €
karabiner
Karabiner aus Messing/Bronze (auch mit dicken Handschuhen zu bedienen)
5,00 €
spiral1
Spiralkabel aus Kunststoff mit Kunststoff-Karabiner (VA-verstärkt) incl. VA-Ring
17,00 €
spiral2
Spiralkabel aus Kunststoff mit Stahlseele und Aluminium-Karabiner incl. VA-Ring
26,00 €


Halogenbrenner
BestellcodeBeschreibungFassung
h610Halogenbrenner 6V/10WG4 (mini compact)8,00 €
h620Halogenbrenner 6V/20W HLX G4 (mini compact)8,00 €
h630Halogenbrenner 6V/30W HLX G4 (mini compact)10,00 €
h1230Halogenbrenner 12V/30W G6.35 (maxi compact)14,00 €
h1250Halogenbrenner 12V/50W HLX
G6.35 (maxi compact)9,00 €
h12100Halogenbrenner 12V/100W HLX
G6.35 (maxi compact)9,00 €


O-Ringe
BestellcodeBeschreibungAbmessung
48x3O-Ring Gehäuse48 x 3.0 50°Viton blau 4,00 €
48x1.6O-Ring Gehäuse48 x 1.6 50°Viton blau 4,00 €
58x3O-Ring Scheibe 58 x 3.0 60°Viton blau 4,00 €


Wechselakkumulatoren mini compact
BestellcodeBeschreibungLeistung
Reparatur
Neu
wamc98

Wechselakku mini compact 98
Nickel-Metall-Hydrid

7,2 V / 4,5 Ah NMH 99,00 € 114,00 €
wamclmWechselakku mini compact
Lithium-Mangan
7,2 V / 6,75 Ah LiMn 124,00 €

189,00 €

ellmÜberwachungselektronik ( für Upgrade NMH auf Lithium-Mangan)
40,00 €



Wechselakkumulatoren maxi compact
BestellcodeBeschreibungLeistung
Reparatur
Neu
wamaxi

Wechselakku maxi compact
Nickel-Metall-Hydrid

14,4 V / 4,5 Ah NMH 179,00 € 199,00 €
wamaxilmWechselakku maxi compact
Lithium-Mangan
14,4 V / 6,75 Ah LiMn 209,00 € 279,00 €
ellmÜberwachungselektronik ( für Upgrade NMH auf Lithium-Mangan)
40,00 €


Unverbindlich empfohlene Verkaufspreise incl. MWSt.
©Hartenberger Unterwassertechnische Geräte GmbH - Stand 07.2020 - Alle Angaben unter Vorbehalt
